Skærebræt i røget eg — designet i Fusion & Woodwop 7

Et skærebræt lyder måske som et simpelt projekt, men det er faktisk en god øvelse i at kombinere formgivning med CNC-produktion. Her får du et kig ind i, hvordan jeg designede et ovalt skærebræt i røget eg — lavet af overskudstræ — i Autodesk Fusion (tidligere Fusion 360), og fik det programmeret og skåret på CNC med Woodwop 7.

Resultatet er et bræt der skiller sig ud fra de fleste standardskærebrætter: en dyb underprofil, du nemt kan få fingrene ind i, og en blodrende hele vejen rundt, der er formet så den løfter det visuelle udtryk i stedet for bare at være funktionel.

Idéen: et bræt lavet af overskudstræ

Udgangspunktet var en rest røget eg fra et andet projekt — for lidt til møbler, men perfekt til noget mindre og mere formfuldendt. Røget eg har den fordel at farven bliver dybere og mere jævn end i almindelig eg, hvilket gør det oplagt til et bræt hvor overfladen skal bære hele udtrykket.

I stedet for det klassiske rektangulære skærebræt landede formen på en oval — lidt mere organisk, og lettere at få til at føles "moderne" uden at gå på kompromis med brugbarheden.

Design i Autodesk Fusion

Den ovale form og grebprofilen

Formen blev skitseret som en simpel oval sketch, hvorefter undersiden fik en dyb udfræsning — en slags "greblomme" i den ene ende, så man kan få hele hånden under brættet og løfte det uden at skulle famle efter en kant. Det er en detalje der er nem at overse i CAD, men som gør en stor forskel i hånden bagefter.

Blodrenden som designdetalje

Blodrenden (rillen der opsamler saft fra kød og grøntsager) sidder normalt bare som en funktionel detalje langs kanten. Her blev den i stedet tegnet med en blødere, mere organisk radius der følger den ovale form, så den fremstår som en del af designet snarere end en eftertanke. Det er en lille ting rent geometrisk, men det er det, der gør at brættet ser mere gennemført ud end et standardbræt.

Fra Fusion til Woodwop 7

Workflowet er det samme greb som i mange af vores andre CNC-projekter: geometrien eksporteres som STP-fil fra Fusion og importeres i Woodwop, hvor programmeringen til selve CNC-fræsningen sker.

Programmering af skærebrættet

I Woodwop 7 blev brættet positioneret og programmeret med de nødvendige fræsebaner til både den ovale kontur, den dybe grebprofil og blodrenden. Det kræver et par forskellige værktøjsbaner, da dybden varierer meget mellem de tre elementer — fra den relativt lave blodrende til den markant dybere greblomme.

Produktion på CNC

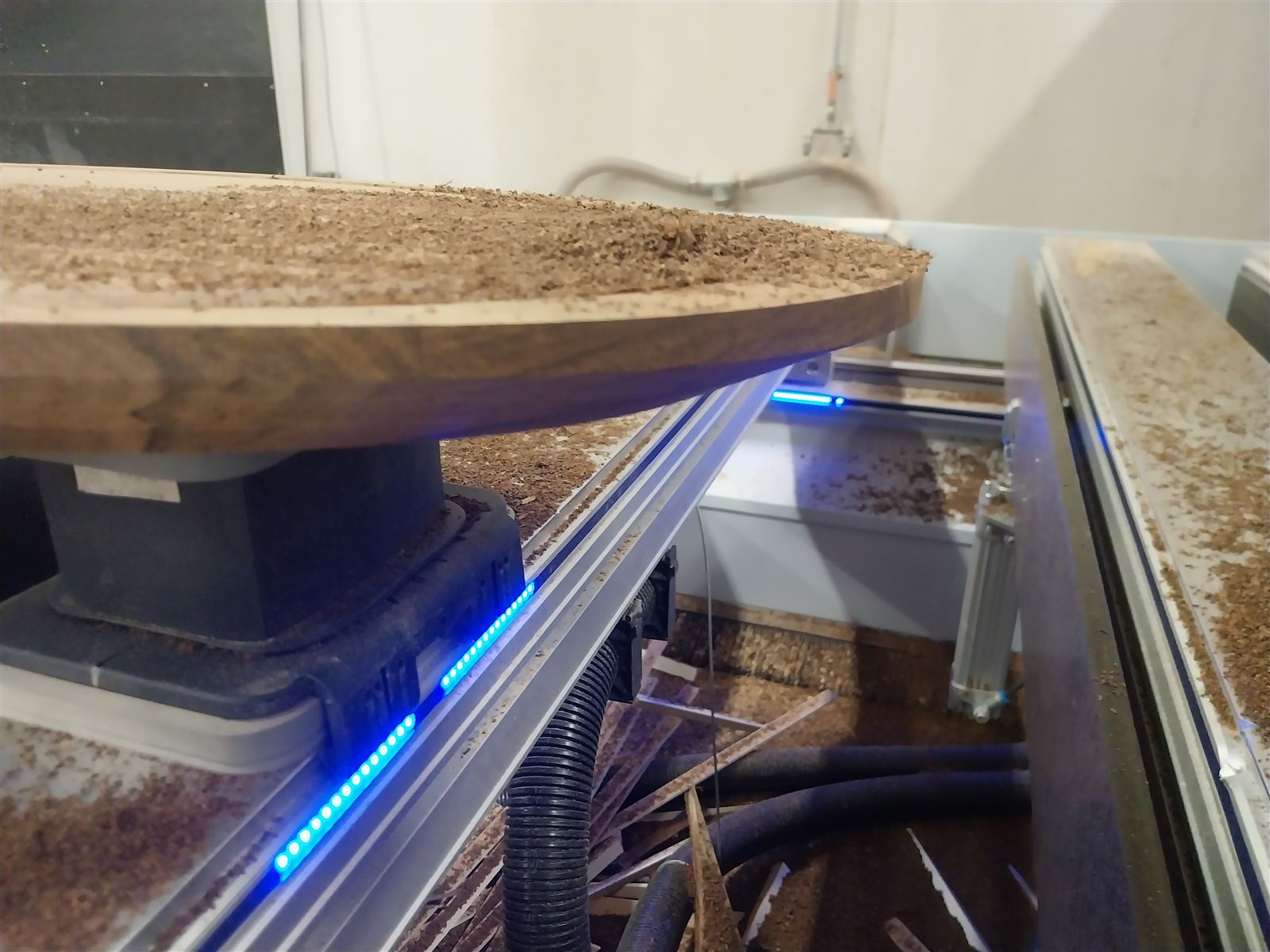

Brættet blev skåret ud af pladen med generøs opsavsning — det ses tydeligt på billederne, hvor både brættet og resten af pladen stadig er dækket i spåner lige efter fræsning. Den ovale form og de bløde radier betyder at fræseren skal bevæge sig jævnt gennem hele konturen uden skarpe retningsskift, hvilket giver et pænt resultat på kanterne med minimal efterbehandling.

Resultatet

Det færdige bræt kombinerer den mørke, jævne tone fra den røgede eg med et design der er tænkt igennem fra første streg i Fusion til sidste fræsebane i Woodwop. Den dybe grebprofil gør det praktisk i hverdagsbrug, mens den formede blodrende gør at det også fungerer som noget man gerne vil have fremme — ikke bare gemme væk i en skuffe.
